GH4169 Tub hidraulic de-înaltă presiune pentru sisteme de fluide de aviație
În calitate de furnizor și producător de top în China, GNEE Steel oferă produse din aliaje pe bază de nichel-eficiente din punct de vedere al costurilor.
- Trimiteți e{0}}e-mail:ss@gneesteel.com
- Tel:+8615824687445
Gnee Super Alloy (Tianjin) Co., Ltd. este unul dintre cei mai profesioniști producători și furnizori de tuburi hidraulice de înaltă presiune -gh4169 pentru sistemele de fluide de aviație din China. Dacă doriți să comercializați cu ridicata tub hidraulic de înaltă presiune gh4169 de înaltă-presiune pentru sisteme de fluide pentru aviație fabricat în China, bine ați venit să obțineți o probă gratuită de la fabrica noastră. Sunt disponibile servicii bune și preț rezonabil.
Sistemele hidraulice aerospațiale moderne funcționează sub presiune pulsatorie continuă și gradienți de temperatură extremi. Tuburile standard din oțel inoxidabil (cum ar fi 321 sau 316L) înregistrează o scădere semnificativă a rezistenței peste 500 de grade, în timp ce tubul nostru hidraulic GH4169 (Inconel 718) își menține rezistența superioară la oboseală și integritatea structurală chiar și în medii cu fluid hidraulic cu temperatură înaltă, ajungând la grade 6700.
Solicitați o ofertă de preț cu ridicata pentru conducta de înaltă presiune GH4169
GH4169 Tub hidraulic de-înaltă presiune pentru sisteme de fluide de aviațieintroduce
GH4169 (cunoscut și sub denumirea de Inconel 718) este o țeavă din aliaj de-înaltă temperatură pe bază de nichel, utilizată pe scară largă în sistemele hidraulice de înaltă presiune din sistemele de fluide aerospațiale, în special în motoarele de avioane și actuatoarele hidraulice de înaltă presiune. Este ales pentru rezistența sa excelentă,-performanța la oboseală la temperatură ridicată și rezistența superioară la coroziune.
Solicitați o ofertă de țeavă GH4169. Contactați acum
Presiune-înaltăDescrierea tubului GH4169
| Parametru | Descriere |
|---|---|
| Material | GH4169 (UNS N07718 / Inconel 718) |
| Formular de produs | Tub fără sudură de înaltă presiune |
| Procesul de fabricație | Trasă la rece / Laminată la rece (Pilgered) |
| Presiune nominală | Proiectat pentru servicii de înaltă presiune (până la 15,000+ psi / 1034+ bar) |
| Standarde aplicabile | ASTM B983, AMS 5589, AMS 5590, GB/T 14994, ASME Secțiunea VIII |
Hidraulic de{0}}înaltă presiuneTub GH4169 Caietul de sarcini
Compoziția chimică (procent de masă) a furtunului hidraulic GH4169
Conform standardelor GB/T 14992 și AMS 5589.
| Ni | Cr | Nb | Lu | Ti | Al | Fe | C |
| 50.0-55.0 | 17.0-21.0 | 4.75-5.50 | 2.80-3.30 | 0.65-1.15 | 0.20-0.80 | Bal. | Mai mic sau egal cu 0,08 |
Proprietățile mecanice ale furtunului hidraulic GH4169 (la temperatura camerei și la temperatură ridicată)
Testat în stare de recoacere prin soluție + întărire prin precipitare (învechit).
| Stare | Rezistența la tracțiune (Rm) | Limita de curgere (Rp0,2) | Alungire (A5) | Temp. de operare |
| Temp. cameră | Mai mare sau egal cu 1275 MPa | Mai mare sau egal cu 1035 MPa | Mai mare sau egal cu 12 % | -250 grade până la 700 grade |
| La 650 de grade | Mai mare sau egal cu 1000 MPa | Mai mare sau egal cu 850 MPa | Mai mare sau egal cu 15 % | Max 700 de grade |
Faceți clic pentru a descărca fișierul PDF din aliaj GH4169 acum
Dimensiuni comune ale țevilor hidraulice GH4169
Dimensiunile personalizate și pereții ultra-subțiri sunt disponibile la cerere.
| Diametrul exterior (OD) | Grosimea peretelui (WT) | Toleranță (OD) | Toleranță (WT) |
| 6,35 mm (1/4") | 0,5 mm - 1.0 mm | ± 0,05 mm | ± 10 % |
| 9,53 mm (3/8") | 0,7 mm - 1.2 mm | ± 0,05 mm | ± 10 % |
| 12,7 mm (1/2") | 0,8 mm - 1.5 mm | ± 0,08 mm | ± 10 % |
| 19,05 mm (3/4") | 1,0 mm - 2.0 mm | ± 0,10 mm | ± 10 % |
Principalele aplicații ale GH4169 țeavă
Furtunurile hidraulice de înaltă presiune-GH4169 sunt componente de bază pentru liniile hidraulice aerospațiale, sistemele de conducte și sistemele de combustibil ale motoarelor de aeronave, unde presiunea ridicată și fiabilitatea sunt esențiale.

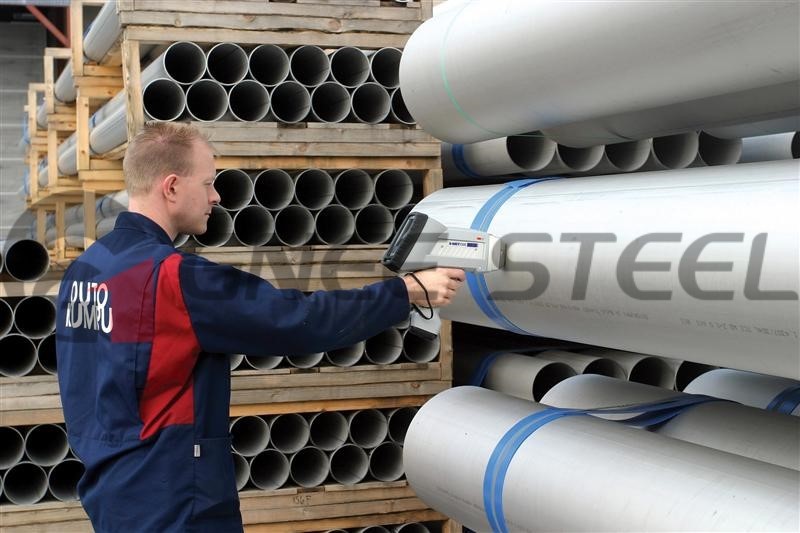

GH4169 Cerințe de testare ne-distructivă (NDT) pentru tuburi
Aliaj Gneeca furnizor de încredere,Gnee Steeladeră la principiul „zero-defecte”. FiecareGH4169 țeavă fără sudurăeste supus unui proces riguros de inspecție înainte de expediere.
Procesul de fabricație și controlul calității
Producția noastră integrată pe verticală asigură zero-tubulatură cu defecte.
| Pas | Descrierea procesului | Controlul calității |
| Topire | VIM (Inducție în vid) + ESR (Electroszgură) | Analiza chimică |
| Formare | extrudare la cald + desenare la rece multiplă | Verificare dimensională |
| Curatenie | Degresare cu ultrasunete | Inspecția suprafeței interioare |
| Tratament termic | Recoacerea strălucitoare (BA) în hidrogen | Analiza microstructurii |
| Testare | 100% curenți turbionari și hidrostatic | -Garanție împotriva scurgerilor |
| Metoda de testare | Cerinţă | Standard | Note |
|---|---|---|---|
| Testare cu ultrasunete (UT) | 100% (obligatoriu pentru perete greu) | ASTM E213 | Unde longitudinale și transversale |
| Testare cu curenți turbionari (ET) | 100% | ASTM E426 | Inspecția suprafeței |
| Test hidrostatic | 100% | ASME Secțiunea VIII | Presiune de testare minimă pe cod |
| Inspecție cu lichid penetrant (LPI) | După cum este specificat | ASTM E1417 | Detectarea fisurilor de suprafață |
| Inspecție vizuală | 100% | ASTM E543 | Inspecție ID și OD |
| Inspecție cu boroscop | 100% | – | Pentru tuburi cu perete greu de diametru mic |
GNEE Group GH4169 superaliaj Ambalaj
GNEE Group GH4169 superaliaj Ambalaj
Contactați-ne pentru a alege ambalajul și metoda de expediere preferate
De ce să alegeți tubul GH4169 de la Gnee Steel?
În calitate de exportator principal de țevi de oțel GH4169, Gnee Steel oferă suport complet pentru proiecte aerospațiale, de la prototip până la producția de masă.
✅️Prețuri cu ridicata:Prețuri foarte competitive pentru-contractele aerospațiale și de apărare la scară largă.
✅️Logistică globală:Servicii profesionale de expediere către Rusia, Europa și America de Nord, în deplină conformitate cu reglementările vamale.
✅️Certificații:Fiecare expediere vine cu un certificat de testare de rezistență la coroziune de Nivel 3.1 și un raport de testare ne-distructivă.
certificat GH4169
FAQ
Î: Aceste tuburi suportă sudarea orbitală?
A:Da. Controlăm cu strictețe oligoelementele (cum ar fi sulful și fosforul) din materialul nostru GH4169, rezultând o stabilitate excelentă a bazinului de sudură. Acest lucru face ca tuburile noastre să fie perfecte pentrusudare orbitală automatăîn liniile de asamblare a aeronavelor moderne.
Î: Care este presiunea standard de spargere pentru tuburile dvs. hidraulice 718?
A:Presiunea de explozie este o funcție de raportul Diametru-la-Perete și starea tratamentului termic. Putem oferi unraport specific de calcul al presiunii de spargerebazat pe OD și grosimea peretelui necesare pentru a asigura un factor de siguranță 4:1.
Î: Puteți furniza aceste tuburi într-o stare „Coacet strălucitor”?
A:Absolut. Cele mai multe dintre liniile noastre hidraulice sunt livrate cu un finisaj Bright Annealed (BA) pentru a se asigura că interiorul este complet lipsit de oxizi și depuneri, prevenind contaminarea supapelor sensibile.
